Реконструкция волгоградского мемориального комплекса "Мамаев Курган"
Памятник-ансамбль героям Сталинградской битвы воздвигнут в ознаменование победы над немецко-фашистскими войсками в сражении, переломившим ход Великой Отечественной войны, который в наше время является высшей формой монументального искусства, где архитектурно-пространственная среда, архитектурно-скульптурные композиции объединены общим замыслом, общей идеей.
Памятник-ансамбль героям Сталинградской битвы воздвигнут в ознаменование победы над немецко-фашистскими войсками в сражении, переломившим ход Великой Отечественной войны, который в наше время является высшей формой монументального искусства, где архитектурно-пространственная среда, архитектурно-скульптурные композиции объединены общим замыслом, общей идеей. Открытие комплекса состоялось 15 октября 1967 года.
Над созданием памятника-ансамбля работал авторский коллектив под руководством главного скульптора, народного художника СССР Е.В.Вучетича.
Комплекс включает в себя: многофигурную скульптуру - большой горельеф «Память поколений», аллею пирамидальных тополей, «Площадь Стоявших насмерть» с монументальной однофигурной скульптурой, гранитную лестницу по обе стороны которой монументальные скульптуры «Стены-руины», представляющие собой сходящиеся в перспективе пропилеи, «Площадь Героев» с шестью монументальными двухфигурными скульптурными композициями, изображающими отдельные эпизоды битвы, «Зал воинской славы», монументальную скульптурную композицию «Скорбь матери» и, на самой вершине Мамаева кургана главный монумент ансамбля - «Родина-мать зовет».
Первое архитектурное освещение комплекса было выполнено в 1976 году. Работы же по проектированию освещения были начаты еще в 1965 году группой сотрудников лаборатории архитектурного освещения ВНИСИ: Н.В.Горбачевым, В.М.Царьковым, П.С.Евдокишкиным. Исследования, выполненные в мастерской скульптора Е.В.Вучетича на авторских моделях памятников, позволили определить уровни яркости отдельных элементов ансамбля, оптимальные направления, с которых следовало освещать объекты, и положения прожекторных батарей.
Главным светотехническим принципом, положенным в основу декоративно-художественного освещения скульптурных композиций мемориального комплекса на Мамаевом Кургане, являлось обеспечение возможности видеть главный монумент с расстояний до 10 км.
Естественная высота кургана составляет 102,0м. Туристы и посетители начинают свое движение с подножия кургана от вводной композиции – горельефа «Память поколений», и постепенно продвигаются вверх к главному монументу «Родина мать - зовет!», имеющем высоту около 85 метров. Именно на нем необходимо было создать основной световой акцент и освещать его таким образом, чтобы средняя яркость его поверхности достигала 100 кд/м2. При темновой адаптации глаз наблюдателей такой уровень яркости обеспечивает уровень видимости объекта в V=800 физиологических порогов.
В итоге, в первой реализации установки для освещения монумента «Родина-мать зовет» были применены 4 группы прожекторов типа С-60 с ЛН типа ПЖ-53, 220 В, 3000 Вт. Установленная мощность составляла 240 кВт. Всего было задействовано 80 прожекторов. Средний срок службы ламп составлял 100 часов горения. Мощность, затрачиваемая на освещение всего мемориального комплекса, составляла тогда 470 кВт.
В 80-е годы с появлением более эффективных газоразрядных источников света была проведена замена осветительного оборудования монумента. Были установлены прожекторы типа ПГЦ с металлогалогенными лампами типа ДРИ 2000-6. Всего было установлено 40 прожекторов. Мощность ОУ составляла уже 80 кВт а средний срок службы ламп - 2000 часов.
К 60-й годовщине Сталинградской битвы на Волге назрела острая необходимость в новой реконструкции освещения мемориального комплекса. Поставленная в условия рыночной экономики, администрация комплекса, наконец, ясно осознала значимость таких показателей ОУ как энергоэкономичность, определяющих стоимость эксплуатации системы освещения, надежность, обеспечение оптимального светового окружения, сохранение окружающей среды, отвечая самым разнообразным запросам, и поставила задачу использовать самое эффективное и надежное на настоящий момент осветительное оборудование.
Количество прожекторов, необходимых для освещения главного монумента, а также всех остальных композиций ансамбля, определялось расчетом с помощью программы Calculux (инструмент программного обеспечения, который может помогать проектировщикам выбирать и оценивать системы освещения), исходя из требований СНиП «Естественное и искусственное освещение», регламентирующих яркость поверхностей монументальных групп. Кроме того, была сделана поправка, на значительную дистанцию, с которой должен быть виден главный монумент. Когда из результатов расчета стало ясно, что количество прожекторов, освещающих основной монумент, значительно сократится, то возникла задача вновь определить места установки прожекторов, используя модель памятника, чтобы правильно выбрать положение основной батареи, формирующей контурный свет и рефлексную засветку.
Проектные исследования были проведены в лаборатории ООО фирма «Промсвет», и в результате исследовательских работ для новой установки были выбраны три из четырех существующих монтажных площадок.

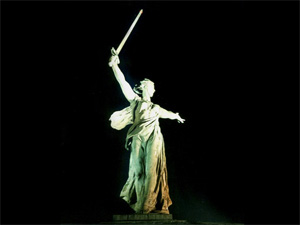

В новой установке для освещения основного монумента «Родина мать-зовет», были использованы прожекторы ArenaVision MVF403 двух категорий светораспределния (А1 и А2) с короткодуговыми металлогалогенными лампами MHN-SA 2000W/956 (обеспечивает максимально высокую эффективность, минимальное слепящее действие и наилучшее освещение объекта). С основного направления работают 4 прожектора, с двух вспомогательных направлений по 2 прожектора. Для придания театрального эффекта, большего драматизма освещению, на основной монтажной площадке были установлены три прожектора DecoVision SVF607, работающие с натриевыми лампами высокого давления типа SON-T 400W. Излучение с низкой цветовой температурой (Тц=2000К) позволило создать эффект «сполохов пожара» на скульптуре.
Так как прожекторы имеют очень узкие и интенсивные пучки света, художественный эффект освещения очень сильно зависел от «точной» настройки ориентации прожекторов, ведь важно было не просто «высветить» фигуру, но подчеркнуть ее пластику. Работа по настройке ОУ была выполнена с участием главного художника города Остробородова В.Б. и главного художника проекта реконструкции мемориала «Мамаев Курган» Шумилина А.П. Все световые пучки были направлены «вскользь» фигуры, формируя такие контрасты света и тени, которые позволили наиболее отчетливо выявить ее формы, усилить всю ее значимость.
Благодаря современным источникам света с высокой интенсивностью излучения и приборам с хорошей оптической системой, удалось добиться того, что главная фигура мемориала стала хорошо видна с расстояния 30 км.
Установленная мощность ОУ монумента составила 18.8 кВт. Средний срок службы ламп MHN-SA 2000W - 3000 часов, а ламп SON-T 400W – 20000 часов.
Практически заново было выполнено освещение всех остальных скульптурных композиций и архитектурных сооружений мемориального комплекса. Установленная мощность для освещения этой части комплекса составила 7.9 кВт.
В зависимости от поставленной конкретной задачи, здесь были использованы самые разные прожекторы из серии DecoFlood, встраиваемые в грунт прожекторы серии Pompei. В приборах применены новые современные источники света – металллогалогенные лампы с керамическими горелками CDM Mastercolor – отличающиеся высокой цветопередачей. Излучение этих источников позволило выявить не только форму освещаемых объектов, но и малейшие цветовые оттенки материалов, из которых выполнены скульптурные композиции.

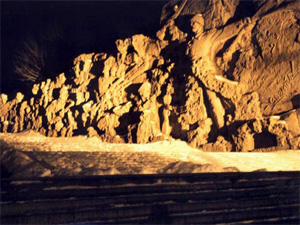

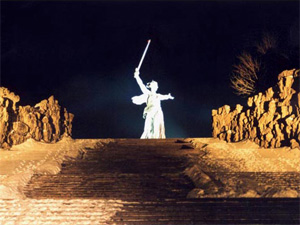

Для того, чтобы «подчеркнуть» замысел автора ансамбля, и сохранить направление движения от подножия к верхней точке кургана, применены источники света с различной цветовой температурой, чтобы цветовыми контрастами усилить выразительность объектов. Так главный монумент освещен источниками с Тцв=5600К, остальные фигурные группы – источниками с Тцв=4200 и 3000К, барельефная композиция «Стены-руины» - лампами «White SON» с Тцв=2400К и высокой цветопередачей (Rа=85). В дополнение освещена ранее остававшаяся в темноте «Стена - Знамя» вдоль «Бассейна слез», замкнувшая композицию на Площади Героев.
Общая установленная мощность ОУ всего комплекса составила 26.7 кВт.
