Мультинациональный концерн «Юнилевер» (Unilever) производит и продает широкий ассортимент продовольственных товаров, бытовой химии, парфюмерии, косметики. В концерн входят 500 компаний, оперирующих в 90 странах мира на всех шести континентах (365 производящих предприятий).

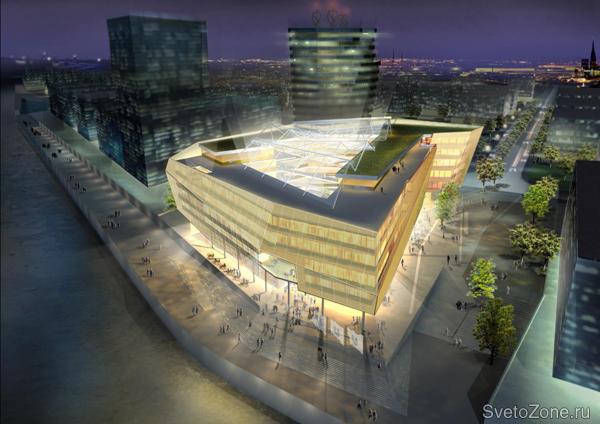

В 2009 году в Гамбурге, на берегу Эльбы введено в эксплуатацию здание управления германского отделения концерна – Unilever Deutschland, которое сегодня является самым большим офисным зданием в мире, где для общего освещения используются только светодиоды.
Этот проект знаменует собой настоящую «экспансию» светодиодов в технику освещения офисных зданий!
Авторы проекта – архитекторы штутгартского бюро Behnisch Architekten стали лауреатами международной премии "BEX 2009 International Award" за выдающийся вклад в визуальный облик Гамбурга.
Фирма Nimbus GmbH (Штутгарт) основана дизайнером Дитрихом Бренненштулом (Dietrich Brennenstuhl), который является ее директором и креативным руководителем.
Этот энтузиаст светодиодного освещения заявил недавно: «...светодиодам в будущем альтернативы нет!..»
Более 10 лет Nimbus специализируется на создании высокоэффективных и энергоэкономичных светодиодных светильников, активно внедряя их в практику внутреннего освещения общественных зданий.
Пилотным проектом фирмы, нашедшим широкий отклик, был осветительная система нового здания гамбургской торговой палаты, где в светильниках общего освещения было использовано более 160 000 белых светодиодов.
Описываемый здесь второй крупномасштабный проект фирмы Nimbus – освещение здания Unilever Deutschland с применением только светодиодных светильников (как серийных, так и специально созданных для данного объекта) был выполнен всего за 9 месяцев.
Общая площадь офисов и других помещений на 6 этажах здания (магазины, кафе, столовая для персонала, ресторан, коридоры, переходные галереи, туалеты) составляет 35 000 м².
В центре комплекса расположен просторный атрий, в светлое время буквально пронизанный светом небосвода.

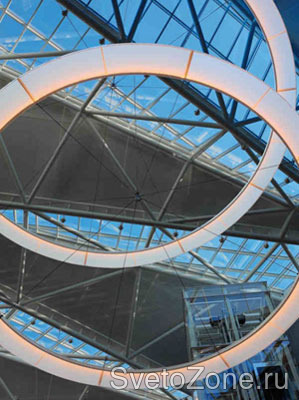

Для вечернего освещения совместно с архитекторами бюро Behnisch Architekten и фирмой Licht 01 – Winkelmann были разработаны уникальные светильники.
Верхний, диаметром 9 м(!), содержит 1680 светодиодов, в нижнем, диаметром 7 м – 1344 светодиода. Кольцевые алюминиевые профили, в которых размещены светодиоды, имеют высоту 80 мм.
Эти гигантские светящиеся кольца подвешены к конструктивным связям купола атрия на коническом пучке стальных тросов.
Для освещения рабочих мест персонала в здании установлено 1400 напольных светильников “Office Air LED” высотой 1,9 м.
Для прямого освещения стола каждый светильник содержит 180 белых светодиодов общей мощностью 70 Вт.
180 светодиодов с линзовой оптикой закреплены на панели размером 865 х 270 х 44 мм. Каждый светодиод расположен в автономной конической ячейке, создающей защитный угол, достаточный для ограничения слепимости.
Расстояние от световой панели до плоскости стола 1160 мм.
Средняя освещенность в рабочем поле стола – 500 лк, что соответствует европейским нормам EN 12 464-1.
При необходимости отражённого света дополнительно подключаются светодиоды, излучающие на потолок (общая мощность 60 Вт).
Соотношение нижней и верхней компонент светового потока – 45% : 55%.
Светильники оснащены электронным блоком регулирования освещенности (в зависимости от интенсивности естественного освещения).
Если включены все светодиоды (излучающие вниз и вверх), то светильник потребляет 130 Вт, что на 110 Вт меньше, чем светильник традиционной модели с четырьмя компактными люминесцентными лампами по 55 Вт.
По сравнению с традиционными вариантами подобных светильников, “Office Air LED” позволяют экономить до 70 % электроэнергии.

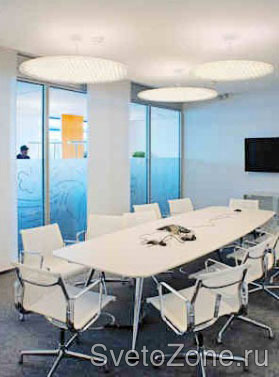

В комнатах для переговоров установлены подвесные светильники "Modul R 460ХL".
Диаметр излучающего диска – 1120 мм, светильники подвешены к потолку на тонких стальных тросах длиной 400 мм.
Суммарная мощность светодиодов – 150 Вт.
Световой поток светильника – 6920 лм (т.е. его световая отдача равна 46 лм/Вт), причем доля потока в нижнюю полусферу – 82 %, а на потолок – 18%.
Излучение светодиодов – тепло-белое (3000 К).

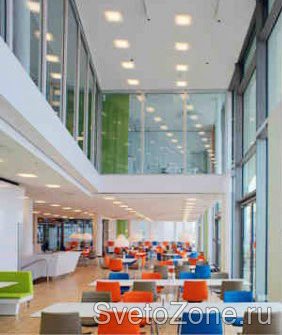

Коридоры и ряд других помещений, в том числе и кафе самообслуживания, освещаются линейными светильниками “Modul L” с размерами 1290 х 300 х 60 мм.
Для освещения столовой персонала на двух уровнях служат встроенные в подвесной потолок светильники серии “Modul Q”.
Инвестиции в светодиодный проект освещения оказались примерно на 30% выше по сравнению со «стандартным» вариантом (светильники с люминесцентными лампами).
Однако, значительное снижение расхода электроэнергии (на 50-70%) и резкое уменьшение эксплуатационных расходов (замена источников света) делают сроки окупаемости капитальных затрат относительно небольшими.
Существенный вклад в энергосбережение системой освещения офисов вносят датчики присутствия и сенсоры естественной освещенности.
