В 2013 году компания Xlight выпустила новую серию продукции под общим названием Xlight Cabinet, предназначенную для подсветки витрин, шкафов и декоративного внутреннего освещения. Серия представляет собой набор конструктивно связанных элементов: алюминиевых профилей, рассеивателей, светодиодных линеек, точечных источников света, а также разнообразных соединителей и опор, позволяющих создавать в едином стиле осветительные конструкции практически любой степени сложности (см. рис. 1).

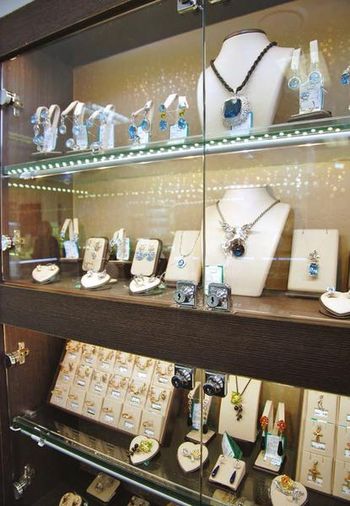

Рис. 1. Примеры использования систем Xlight Cabinet для подсветки ювелирных изделий
Рассмотрим наиболее интересные и перспективные области применения изделий Xlight Cabinet
Торговое освещение. Торговая витрина является «визитной карточкой» любого магазина, её главная цель – привлечь внимание покупателя и показать товар в наиболее выгодном свете. К торговому освещению относится подсветка ювелирных изделий, часов, потребительской электроники, сувенирной продукции, одежды, обуви, аксессуаров и др.
Декоративное освещение. С помощью изделий Xlight Cabinet можно реализовать выделенное освещение деталей интерьера (картины, рельефные узоры) или всего интерьера в целом (закарнизная подсветка, заливающее освещение стен).
Мебельное освещение. Подсветку предлагается использовать как для внутреннего освещения различных шкафов (в том числе полок и ящиков), так и для наружного. Достаточно интересно будет смотреться и другая мебель со встроенной подсветкой – кухонные гарнитуры, детские кроватки, дизайнерские диваны и кресла.
Описание конструкций
Используя элементы подсветки Xlight Cabinet, возможно создавать объёмные осветительные конструкции разной степени сложности. На рисунке 2 (а и б) представлены некоторые примеры сборных конструкций.
В осветительных конструкциях применяются линейные и точечные источники света. Точечные светильники (см. рис. 3а) перемещаются по направляющим (треям). Линейные источники света (кластеры) состоят из сегментов длиной 83 мм с одним светодиодом на каждом из них. Максимальное количество светодиодов на одном кластере – 6, максимальная длина кластера составляет 498 мм.

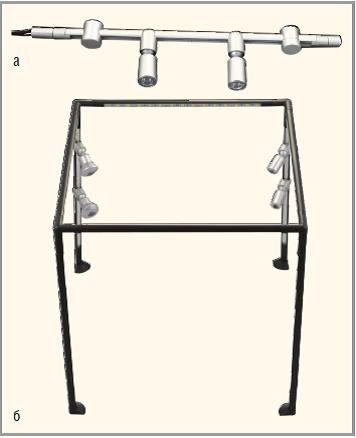

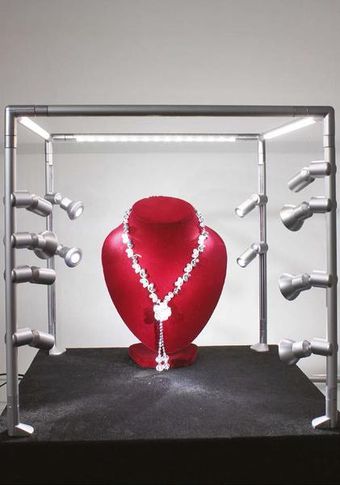

Рис. 2. Примеры сборных конструкций Xlight Cabinet:а — мини-трэк с точечными источниками света;б — комбинированная объёмная конструкция
Длину кластеров можно изменять посредством перфорации по специальным отметкам, нанесённым на печатную плату, или подключением других кластеров с помощью специального соединителя (см. рис. 3б), который позволяет объединить не только два кластера (см. рис. 3в), но и кластер с платой-проводником (см. рис. 3г). Это позволяет совмещать равномерное освещение и подсветку точечными источниками света. Для линейного светильника длиной 1 м используются два кластера с соединителем для плат. Вся система запитывается от источника постоянного напряжения 12 В. Возможные цветовые исполнения: чёрное и серебристое. Условно вся серия XlightCabinet состоит из нескольких функциональных групп: базовые элементы, готовые конструкции, разъёмы и соединители, фиксаторы и элементы питания.

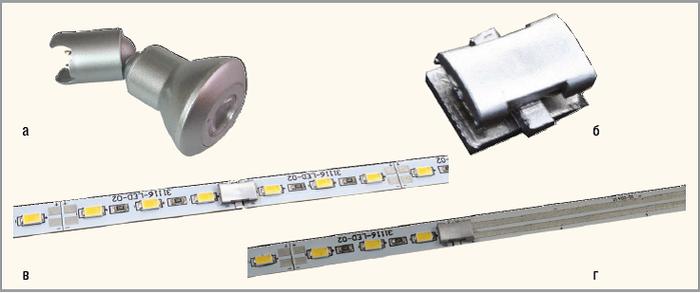

Рис. 3. Источники света: а – точечный источник света; б – соединитель для плат; в – пример cсоединения двух кластеров; г – пример соединения кластера и платы-проводника
Основой любой конструкции Xlight Cabinet служит алюминиевый профиль сечением 12 мм, в котором предусмотрены специальные направляющие для установки линейного кластера со светодиодами или платы-проводника, предназначенной для подведения напряжения питания 12 В к точечным источникам света. На профиль можно установить рассеиватель (матовый или прозрачный). Стандартная длина профиля, рассеивателя и платы-проводника составляет 1 м.
В продукции Xlight Cabinet используются светодиоды фирмы Cree серии MX-3S, подключённые параллельно и питающиеся постоянным напряжением 12 В. Возможны исполнения с цветовой температурой источников света: 3000 К (тёплый белый), 4000 К (естественный белый) и 6000 К (холодный белый). Под заказ могут быть изготовлены кластеры со светодиодами различной цветовой температуры для создания более интересных световых решений. Для законченного линейного светильника (см. рис. 4а) используется заглушка (см. рис. 4б) и разъём типа «папа» (см. рис. 4в) для подключения к источнику питания. При подключении важно соблюдать полярность, указанную на разъёмах. К разъёму типа «папа» присоединяется разъём типа «мама» с кабелем (см. рис. 4г). Стандартная длина кабеля составляет 1,5 м, но при необходимости предусмотрена возможность изменения длины кабеля. Каждый кабель заканчивается мини-разъёмом 24AWG («папа»).

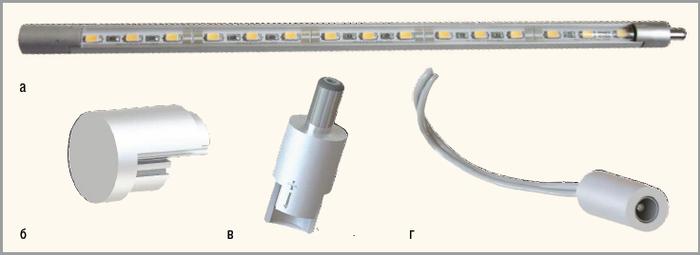

Рис. 4. Линейный светильник с заглушкой: а – готовый светильник; б – заглушка; в – разъём типа «папа»; г – разъём с кабелем
Если требуется изделие длиной более 1 м или более сложная осветительная конструкция, необходимо использовать разъёмы типа «папа» и соединители.
Соединители (см. рис. 5) бывают нескольких типов: прямой, L-образный, Т-образный, U-образный, 3D и позволяют соединять в конструкцию 2–3 готовых изделия. Если геометрические параметры объекта не допускают соединение под прямым углом, используются разъёмы с проводами. Стандартная длина такого провода – 150 мм.
Для установки готовой конструкции на поверхность служат фиксаторы. Фиксаторы крепятся с помощью саморезов, которые маскируются конструкцией самих деталей.

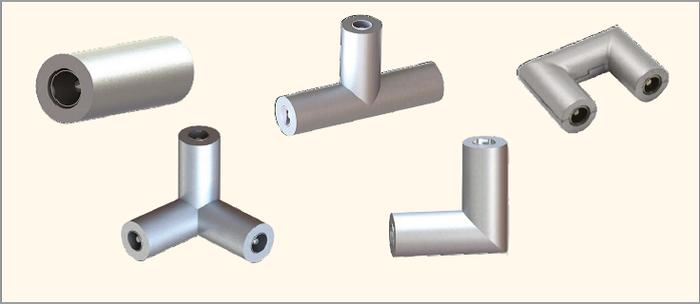

Рис. 5. Соединители
Фиксаторы подразделяются на стойки, консоли, опоры, подвесы и фиксаторы для полок. Стойки (см. рис. 6а, б) позволяют закрепить осветительные конструкции как на горизонтальных, так и на вертикальных поверхностях. Для установки одного линейного светильника необходимы две стойки, причём одна из них должна иметь питающий кабель. Стандартная длина кабеля – 1,5 м. Стойки также могут исполнять роль соединителей, т.к. допускают установку нескольких простых сборок.
Консоли (см. рис. 6в, г) позволяют изготавливать выносные конструкции, что удобно при подсветке картин, панно и других декоративных элементов. В зависимости от типа поверхности, на которой необходимо закрепить подсветку, можно использовать прямые или изогнутые консоли. Одна консоль должна иметь питающий кабель (по аналогии со стойками).
С помощью подвесов можно создавать конструкции для общего освещения или заливающей подсветки. Длина подвеса – 1,5 м. Как минимум один подвес должен иметь питающий кабель.

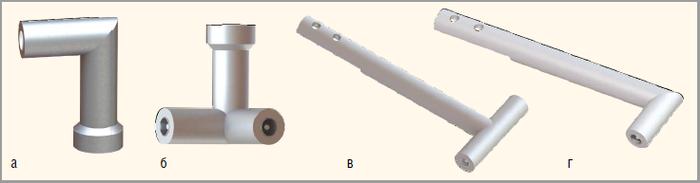

Рис. 6. Стойки (а, б) и консоли (в, г)
Для создания самонесущей конструкции используются опоры (см. рис. 7а, б, в), которые крепятся к горизонтальной поверхности. Существуют опоры нескольких типов:
·угловые (90-градусные);
·для установки у стены (180-градусные);
·автономные (360-градусные).
Как минимум одна опора в конструкции (кроме 360-градусной) должна иметь питающий кабель.
Фиксаторы (см. рис. 7г, д, е) для полок также бывают нескольких типов:
·открытый фиксатор, подходящий для крепления линейных светильников и мини-трэков;
·закрытый фиксатор для мини-трэков;
·фиксатор, обеспечивающий установку стеклянной пластины толщиной до 8 мм.

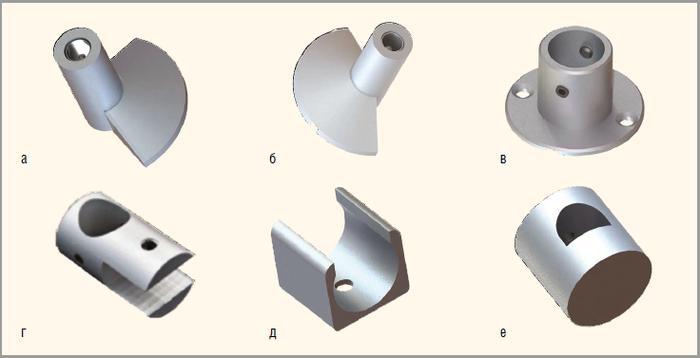

Рис. 7. Опоры (а, б, в) и фиксаторы (г, д, е)
Система питания
В качестве источников электропитания используются светодиодные драйверы со стабилизацией выходного напряжения 12 В. Драйвер подключается к 6-портовым распределителям с разъёмами 24AWG («мама»). Существует возможность отключения отдельных сегментов даже при подключённом напряжении питания. Один порт выдерживает ток до 3 А, но во избежание перегрева суммарная нагрузка не должна превышать 80 Вт.
При выборе источника питания следует руководствоваться мощностью конечной системы. Светодиоды в системе включены параллельно, поэтому токи складываются. Ток, проходящий через один светодиод, равен 115…120 мА. Допустим, что готовая конструкция содержит 20 светодиодов, в таком случае суммарный ток составит 2,4 А, а с учётом запаса 5…10% – примерно 2,5 А. Таким образом, требуемая мощность источника питания будет 2,5 А ´ 12 В = 30 Вт. Минимальное количество светодиодов, которое можно запитать от источника постоянного напряжения – 1. При расчёте мощности точечные источники света учитываются как единичные светодиоды. Для организации электропитания систем Xlight Cabinet рекомендуются источники питания, указанные в таблице.
Заключение
К основным преимуществам подсветки серии Xlight Cabinet можно отнести:
·широкий выбор конструктивных элементов, позволяющих создавать осветительные конструкции практически любой сложности в едином стиле;
·возможность комбинирования и добавления линейных и точечных источников света к готовым конструкциям;
·возможность создания автономных устойчивых конструкций;
·система безопасного электропитания, позволяющая осуществлять сборку изделий даже при подключённом питании.
Более подробно компоненты светодиодной подсветки Xlight Cabinet представлены в каталоге, электронную версию которого можно скачать на сайте – www.xlight.ru. Также можно заказать бесплатный печатный вариант каталога, отправив заявку на электронный адрес info@xlight.ru.
ТАБЛИЦА
Источники питания для систем Xlight Cabinet
