Освещение
Основные требования к освещенности в спортивных сооружениях – обеспечение безопасности и комфорта зрителей и спортсменов, наличие аварийных режимов работы, соблюдение норм освещенности и параметров, необходимых для радио- и видео трансляций. Спортивная площадка и прилегающие зоны должны хорошо просматриваться из зрительного зала, в том числе кабинок телевидения и пресс-служб. Освещение должно обеспечить максимальную цветопередачу для восприятия телезрителями показа общих видов игры, крупных планов, соответствие съемки международным нормам и требованиям непрерывности, а также не создавать слепящего эффекта.
Реализация проекта
Световое решение: ЦЕНТР ТЕХНИЧЕСКОГО СВЕТА, Дьячук Дмитрий, Дунаев Алексей.
Оборудование: Hony (LIVAL), ZS1, BS (HALLA), Daytona (LANZINI).

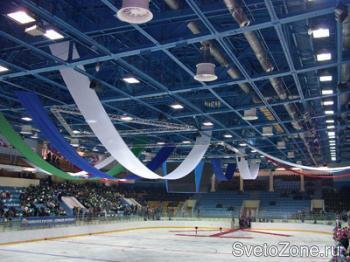

Ледовая арена
Для освещения непосредственно спортивной площадки был выбран прожектор Daytona итальянского производителя LANZINI, с двумя металлогалогенными лампами мощностью 400 Вт. Использование именно этой модели вместо более привычных прожекторов мощностью более 1 кВт, традиционно применяемых в подобных сооружениях, обусловлено сравнительно низкой высотой потолков – около 10 метров. Установка более мощного оборудования повлекла бы за собой появление нежелательных световых пятен и излишний нагрев, тогда как две четырехсотваттные металлогалогенные лампы создают равномерную освещенность и значительно меньшую теплоотдачу. Использование сразу двух источников света в одном корпусе позволило вдвое сократить количество светильников и снизить финансовые расходы и время монтажа. Дополнительное преимущество этого прожектора в том, что доступ к лампам осуществляется со стороны задней стенки корпуса, что значительно облегчает замену ламп в случае необходимости с подвесных мостиков. Широкий отражатель обеспечивает равномерность и большой угол рассеивания света. Так как ледовая арена в большей степени предназначена для игры в хоккей, то для визуального удобства надо создать контраст между шайбой и ледовым полем, который достигается за счет увеличения яркости фона по сравнению с черной шайбой, но при этом нельзя допустить «слепящего» эффекта. Выбранная лампа Colorarc (General Electric) 942 с максимальным коэффициентом цветопередачи обладает всеми требуемыми показателями: высокая светоотдача, высокий уровень равномерности освещения, цветовая температура 6000К (оптимальные параметры для цветного телевидения). Прожекторы Daytona были распределены равномерно над игровой поверхностью. Для небольшого увеличения освещенности хоккейных ворот было сокращено расстояние между светильниками над этой зоной. Прожектора обладают степенью защиты IP 65.
Трибуны
Для освещения трибун были установлены модульные люминесцентные системы ZS1 чешского производителя HALLA мощностью 58 Ватт – на балконные перекрытия с помощью кронштейнов и на потолочную конструкцию на стальных тросах. Система сгруппирована таким образом, чтобы обеспечить возможность аварийного режима работы – обычные светильники чередуются с аварийными (со встроенными инверторами постоянного горения). В случае отключения электропитания включаются аварийные светильники, обеспечивающие тот же уровень и качество освещения. В качестве эвакуационного освещения установлены аварийные светильники Aestetica с указателями направлений к выходу, итальянского производителя BEGHELLI.

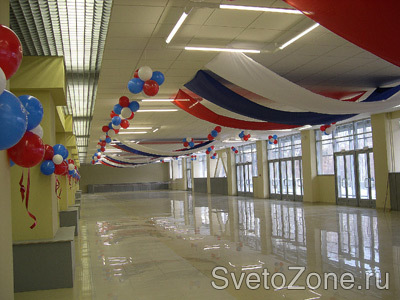

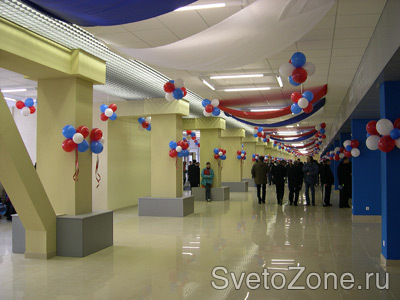

Холл
Эффективное и экономичное световое решение было подобрано для освещения холла ледового дворца спорта. Фойе 1 этажа - с невысокими потолками (3м), оформлено в светлых тонах, имеющих высокий коэффициент отражения. Основной задачей было создать комфортное, равномерное освещение. Поэтому светодизайнеры приняли решение установить квадратные модули из светильников ZS1 (HALLA), визуально повторяющие дизайн напольной плитки, с линейными люминесцентными лампами мощностью 36 Вт. На втором и третьем этажах холла, а также в пресс-центре Дворца спорта установлены модульные светильники BS (HALLA), с двумя люминесцентными лампами 58 Вт. |
